Sistemas Prediais I

A. Instalações Prediais de água-fria

A.1. CONCEITO

É o conjunto de todas as tubulações, conexões e acessórios destinado a conduzir a água da rede pública de abastecimento até os pontos de consumo no interior de uma habitação



A.2. A ÁGUA NO PLANETA

http://www.uniagua.org.br/default.asp?tp=3&pag=aguaplaneta.htm



A.3. CAPTAÇÃO DE ÁGUA NA GRANDE SÃO PAULO

http://www.sabesp.com.br/o_que_fazemos/captacao_e_distribuicao_de_agua/sistemas_metropolitano2.htm



A.4. O AQÜÍFERO GUARANI

http://www.uniagua.org.br/default.asp?tp=3&pag=aquifero.htm



A.5. TRATAMENTO DE ÁGUA - ESTAÇÕES DE TRATAMENTO DE ÁGUA (ETA's)

http://www.sabesp.com.br/o_que_fazemos/captacao_e_distribuicao_de_agua/tratamento_de_agua.htm

http://www.sabesp.com.br/sabesp_ensina/intermediario/tratamento_agua/default.htm

http://www.uniagua.org.br/default.asp?tp=3&pag=tratamento.htm



A.6. SISTEMAS DE DISTRIBUIÇÃO DE ÁGUA



fig.1 - Ramal de abastecimento (fonte: Instalações Hidráulicas Prediais e Industriais - Macintyre, A.)



A.6.1. Sistema Direto

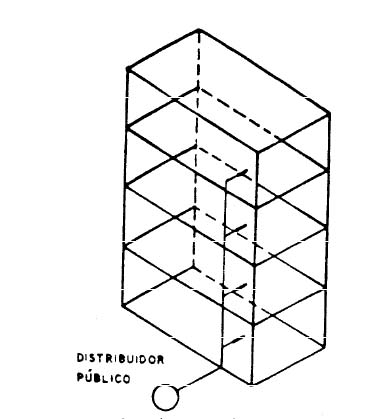

fig.2 - Sistema Direto com pressão (fonte: Apostila da POLI-USP Illha, Marina e Gonçalves, Orestes - vide LINKS para download da apostila.)



A.6.2. Sistema Indireto

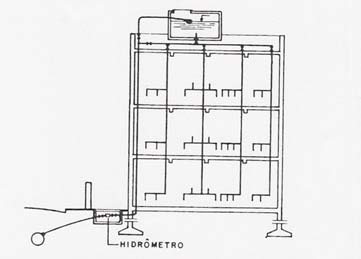

fig.3 - Sistema Indireto com pressão (fonte: Instalações Hidráulicas Prediais e Industriais - Macintyre, A.)

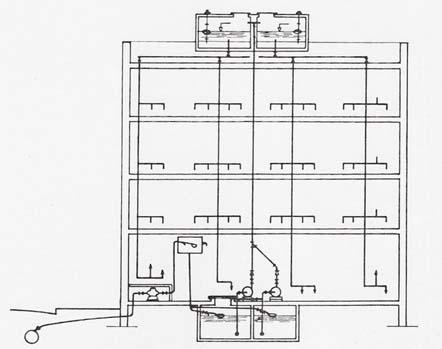

fig.4 - Sistema Indireto sem pressão - com reservatório inferior (fonte: Instalações Hidráulicas Prediais e Industriais - Macintyre, A.)



A.6.3. Sistema Misto

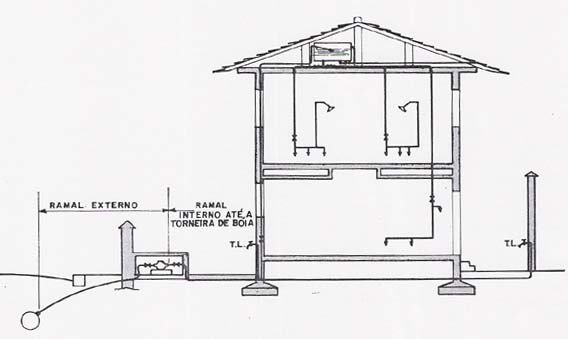

fig.5 - Sistema Misto (fonte: Instalações Hidráulicas Prediais e Industriais - Macintyre, A.)

A.6.4. Sistema hidro-pneumático

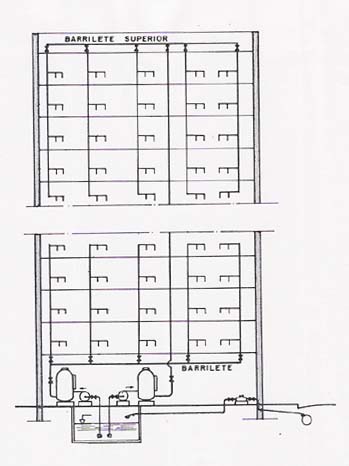

fig. 6 - Sistema Hidro-pneumático (fonte: Instalações Hidráulicas Prediais e Industriais - Macintyre, A.)



A.7. REPRESENTAÇÃO GRÁFICA EM PROJETOS

A.7.1. Componentes da Instalação: tubos, conexões e acessórios

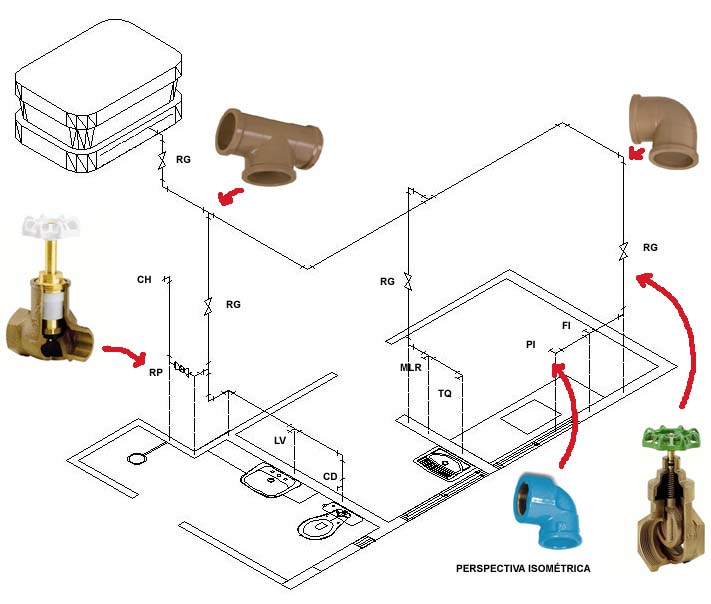

fig.7 - Componentes da Instalação (fonte: Ronaldo T. Suzuki)



A.7.2. Representação gráfica

A.7.2.1. Sistema unifilar - Planta

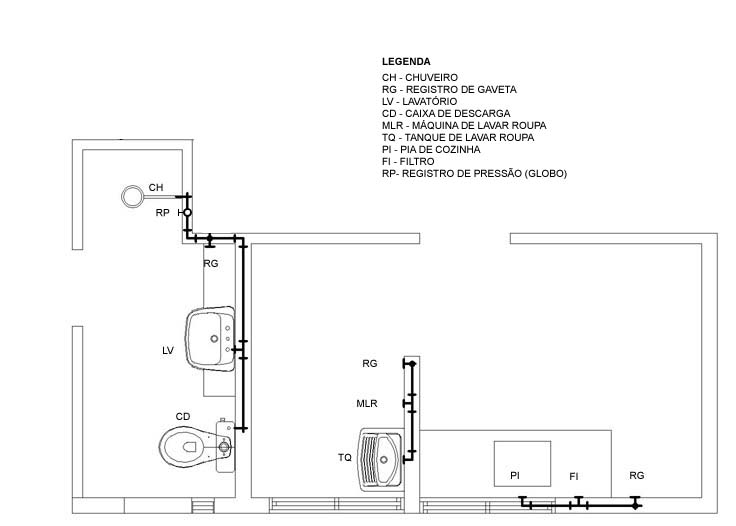

fig. 8- Planta (fonte: Ronaldo T. Suzuki)





A.7.2.2. Perspectiva isométrica

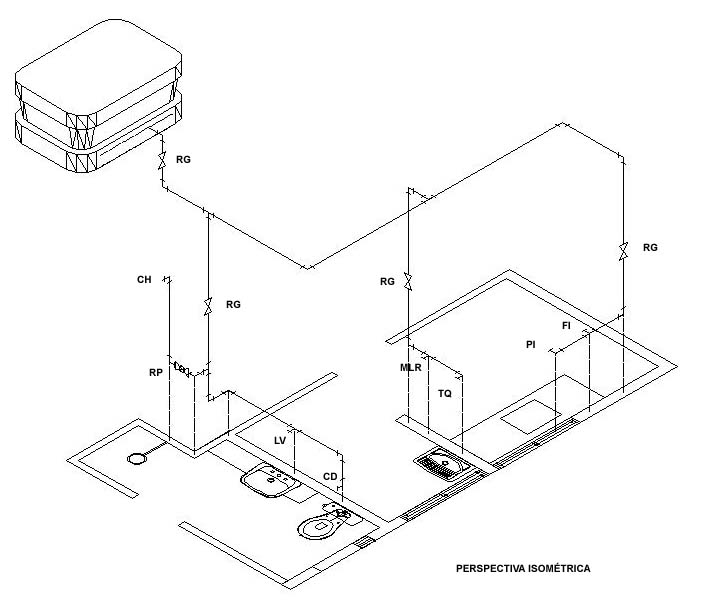

fig. 9- Perspectiva Isométrica da Instalação (fonte: Ronaldo T. Suzuki)
