Aula 3

4. Utilizando linhas auxiliares

Vamos agora desenhar a vista lateral esquerda da nossa peça. Lembrando que a vista lateral esquerda da peça deve ser desenhada do lado direito da vista frontal.

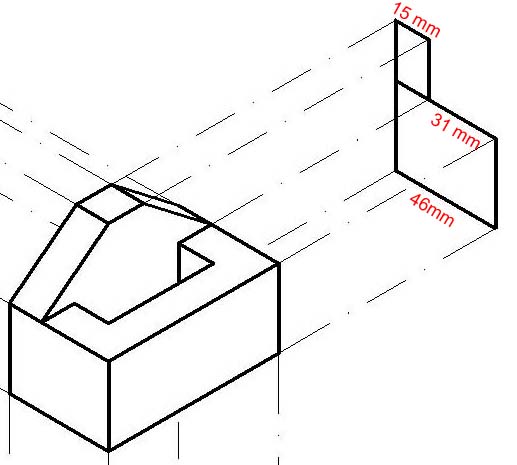

figura 18 - Detalhe da Vista Lateral Esquerda.

Como já temos a vista frontal desenhada, vamos criar três linhas auxiliares que nos permitirão desenhar a vista lateral esquerda:

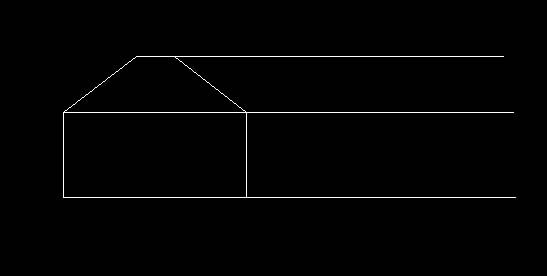

figura 19 - Linhas auxiliares

Essas três linhas auxiliares horizontais determinam as medidas verticais de 36 e 24 mm já definidas na vista frontal.

Dessa forma só precisamos desenhar as linhas verticais que definem as medidas horizontais de 15 e 31 mm, como pode ser visto na figura 18.

Primeiro vamos traçar mais uma linha auxiliar de qualquer tamanho ao lado direito da vista frontal. Essa linha vai definir o lado esquerdo da nossa vista lateral.

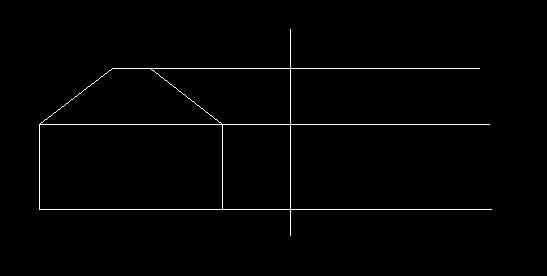

Figura 20 - Linha auxiliar vertical

Olhando a figura 18, percebemos que precisamos criar a partir dessa primeira linha, uma segunda linha, do lado direito, a exatamente 15 mm de distância

Para isso, vamos utilizar um novo comando de edição chamado OFFSET. O comando OFFSET cria uma ou mais cópias de uma ou mais entidades gráficas, a partir de uma distância definida pelo usuário.

O comando OFFSET também pode ser acionado de três formas:

1. Menu de comando MODIFY - OFFSET ou

2. Tecla de atalho O, mais a tecla ENTER ou

3. Botão da barra de ferramentas Modify:

Uma vez acionado o comando OFFSET, o AutoCAD fará três perguntas:

A. A que distância você quer criar uma cópia? Digitamos a distância 15 e pressionamos ENTER para o próximo passo;

B. Qual é o objeto que queremos copiar? Clique na nossa linha auxiliar vertical.

C. E para que lado dessa linha vertical queremos criar uma cópia a exatamente 15 mm? Do lado esquerdo ou do lado direito da linha vertical? Queremos uma cópia do lado direito. Portanto, clique em qualquer lugar da área de trabalho que fique do lado direito da linha auxiliar vertical.

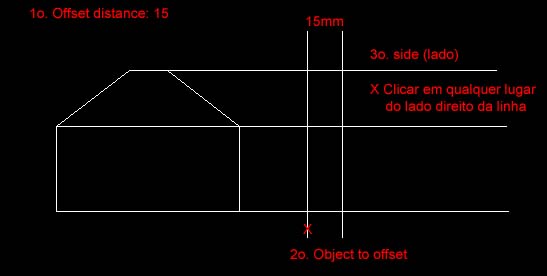

Figura 21 - Comando OFFSET

Vamos repetir o comando para criar uma terceira linha vertical auxiliar a uma distância de 31 mm da segunda linha vertical auxiliar.

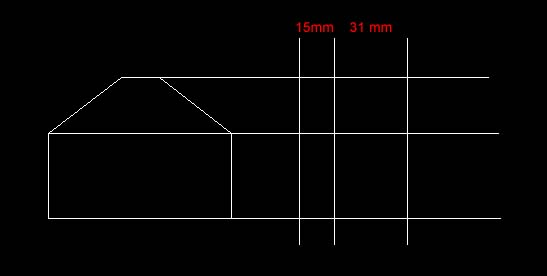

Figura 22 - Segundo OFFSET

4.1. Definindo a Vista lateral esquerda

Todas essas seis linhas auxiliares, três horizontais e três verticais, servirão de referência para definirmos a vista lateral esquerda da peça.

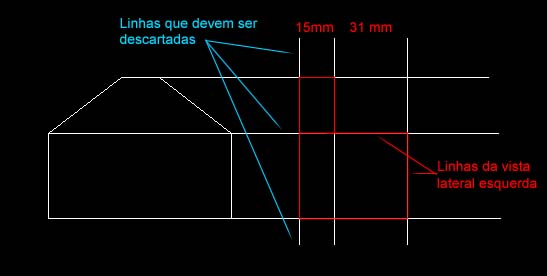

Figura 23 - Simulação da vista lateral esquerda

Alguns segmentos de reta deverão ser descartados.

Para descartar esses segmentos de reta podemos utilizar o comando TRIM, que literalmente corta segmentos de reta.

O comando TRIM também pode ser acionado de três formas:

1. Menu de comando MODIFY - TRIM ou

2. Tecla de atalho T, mais a tecla ENTER ou

3. Botão da barra de ferramentas Modify:

Houve alguns avanços na utilização do comando TRIM. Porém, a sintaxe principal continua a mesma.

Para se cortar um segmento de reta, podemos definir:

A. Qual(is) objeto(s) servirão como limite de corte. ENTER para seguir para o próximo passo.

B. Qual(is) segmento(s) serão cortados até o limite de corte que foi definido no passo A.

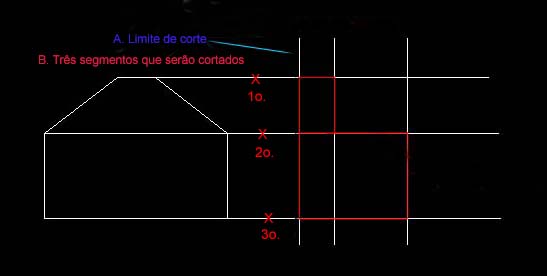

figura 24 - Comando TRIM

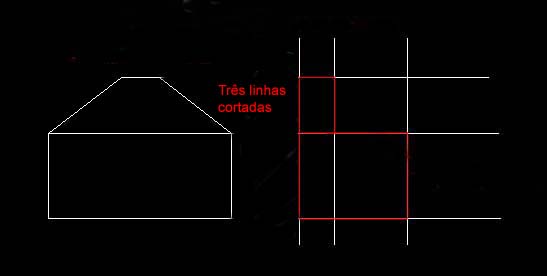

figura 25 - Situação após a utilização do comando TRIM

Agora é só repetir a operação, utilizando o comando TRIM até que só fiquem as linhas da vista lateral esquerda (destacadas em vermelho).

E desenhar a vista superior utilizando a mesma técnica utilizada para desenhar a vista lateral esquerda. Criando linhas auxiliares e cortando as linhas auxiliares com o auxílio do comando TRIM.

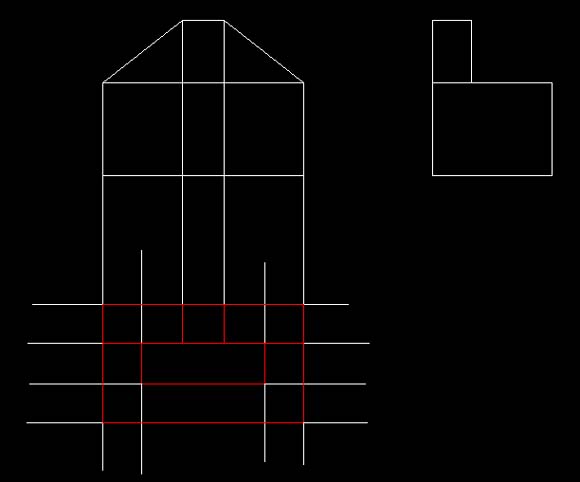

figura 26 - Utilizando linhas auxliares para desenhar a Vista Superior

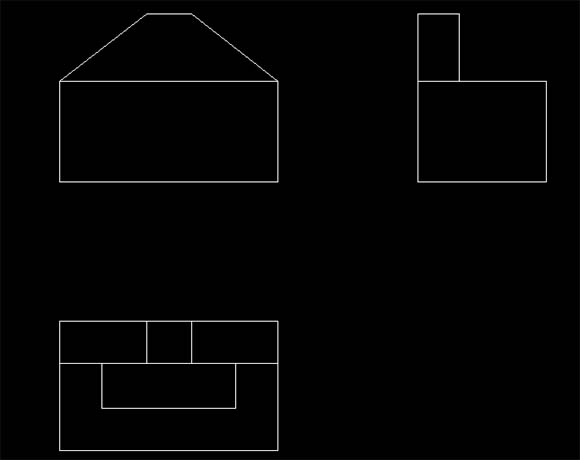

figura 27 - Vistas da peça
