Desenhando peças mais complexas
Uma peça pode ter muitos detalhes internos e linhas invisíveis que uma simples representação feita com vistas pode não ser suficiente para que possamos compreendê-la. Veja e reproduza a vista frontal abaixo:
figura 40 - Vista frontal
Nome | Cor | Tipo de linha | espessura de linha |
Vistas | verde | contínua | 0,30 mm |
Tracejada | amarelo | hidden | 0,15 mm |
Traço-ponto | vermelho | dash-dot | 0,15 mm |
Cotas | amarelo | contínua | 0,15 mm |
A partir dessa vista frontal, vamos desenhar a vista superior:

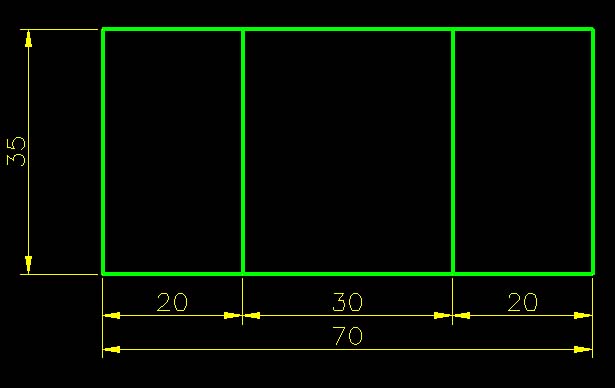

figura 41 - Início da vista superior
Na Vista superior vamos arredondar as arestas da peça. Para fazer isso, vamos utilizar o comando FILLET.
O comando FILLET pode ser acionado de três formas diferentes:
1. Menu de comando MODIFY - FILLET ou
2. Tecla de atalho F, mais a tecla ENTER ou
3. Botão da barra de ferramentas Modify:
O comando FILLET pode ser utilizado de duas formas:
I. Se o valor do raio for igual a 0 (zero), o comando faz a concordância entre duas linhas

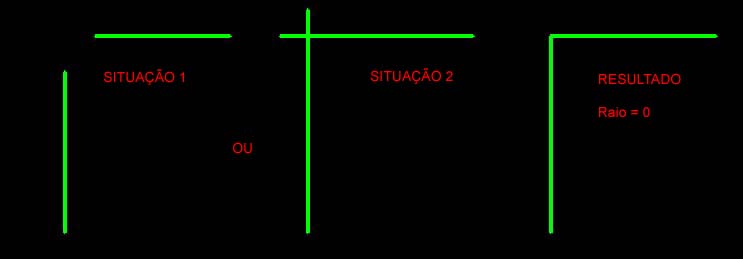

figura 42 - Fillet com opção de raio igual a 0 (r=0)
II. Se o valor do raio for maior do que zero, o comando faz o arredondamento da aresta com o valor determinado (valor maior que zero)

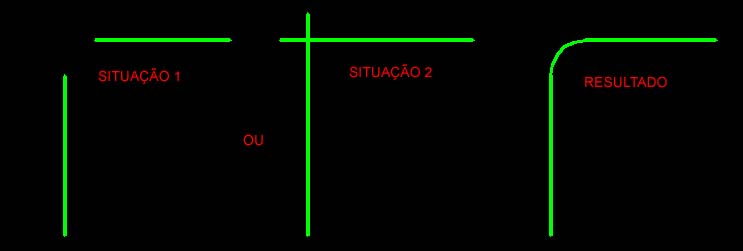

figura 43 - Fillet com opção de raio maior que 0
Para utilizar o comando FILLET:
A. Verifique o valor configurado para o raio Se quiser modificar o valor digite R (de radius - raio) seguido de ENTER e o do valor do raio
B. Selecione as duas linhas em que deseja fazer a concordância.

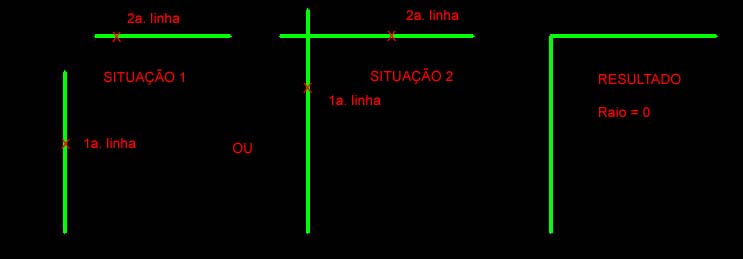

figura 44 - Sequência de seleção do comando Fillet
Utilizando o comando Fillet vamos arredondar as quatro arestas da vista superior com um raio de 5 mm:
figura 45 - Arestas arredondadas com o comando Fillet
Na figura 40 podemos visualizar nas duas extremidades duas linhas tracejadas formando dois retângulos de 6 x 10 mm de altura e duas linhas traço-ponto no centro dos retângulos. A representação indica que essas linhas invisíveis são furos cilíndricos com 6 mm de diâmetro e 10 mm de altura.
Na vista superior, então devemos visualizar esses furos cilíndricos. Para desenhar esses furos, vamos utilizar o comando de desenho CIRCLE.
O comando CIRCLE pode ser acionado de três formas diferentes:
1. Menu de comando DRAW - CIRCLE (raio ou diâmetro) ou
2. Tecla de atalho C, mais a tecla ENTER ou
3. Botão da barra de ferramentas draw:- Circle - radius (circulo: centro - raio)
Desenhando os circulos
1. Acione a opção para desenhar círculos pela opção centro e raio.
2. Aproxime o cursor do mouse do centro de um dos arcos das extremidades. Se a opção Center do OSNAP não estiver acionada, configure (settings). A opção Center do OSNAP captura o centro de arcos ou círculos.
3. Quando a opção Center aparecer, clique para marcar o centro do circulo.

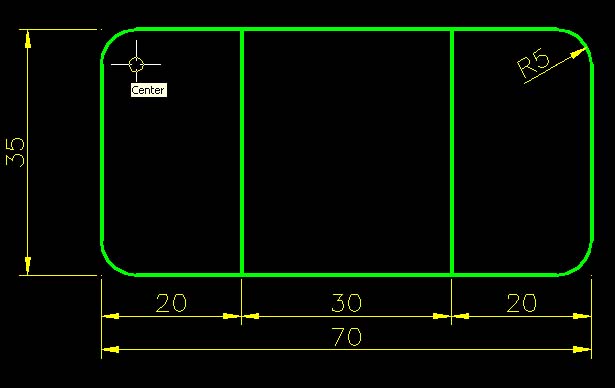

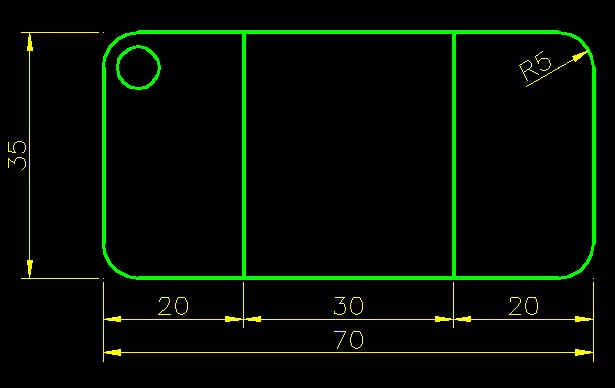

figura 46 - Definindo o centro do círculo
4. Digite o valor do raio - 3, seguido de ENTER para encerrar.
figura 47 - Desenhando o círculo com raio de 3 mm
Repita o procedimento nas outras três extremidades

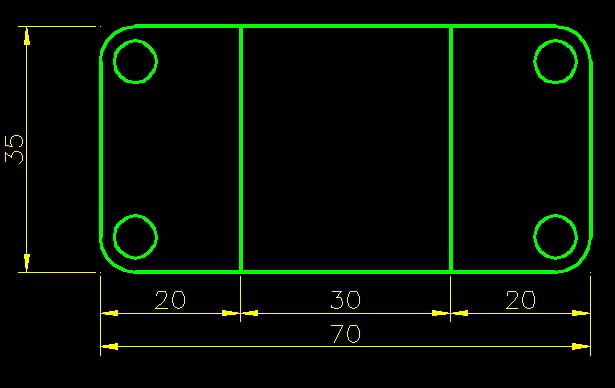

figura 48 - Furos desenhados na vista superior
As outras linhas tracejadas também representam furos na peça, além das linhas superiores que também representam um cilindo vazado.

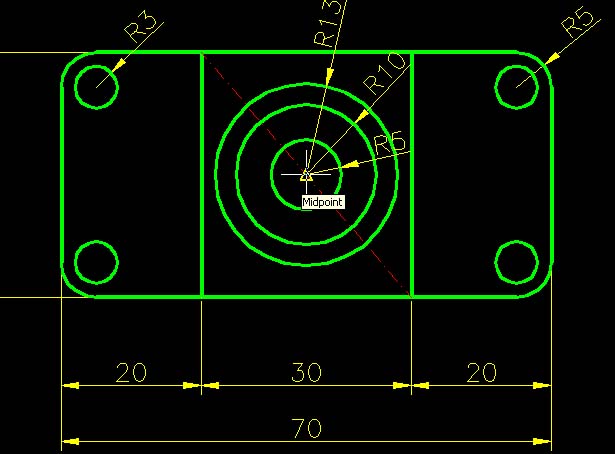

Faça uma linha auxiliar diagonal. A mediana (midpoint) da linha servirá de centro para se desenhar as outras três circunferências.
figura 49 - vista superior

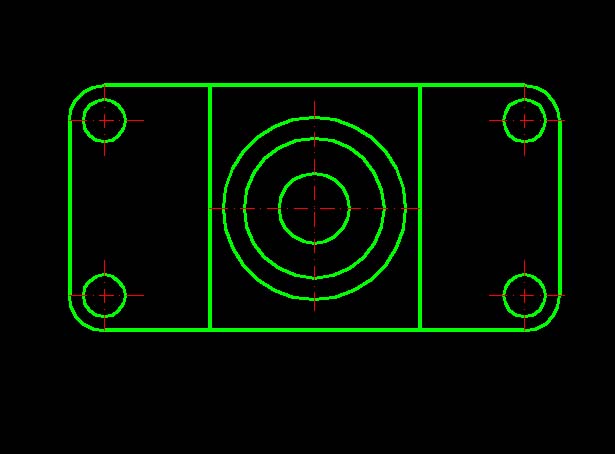

Desenhe as marcações dos centros das circunferências na vista superior e na vista frontal
figura 50 - Marcação dos centros das circunferências
Conceito de Corte
Veja a peça que desenhamos em perspectiva. A peça tem uma complexidade um pouco maior do que as outras que já desenhamos.

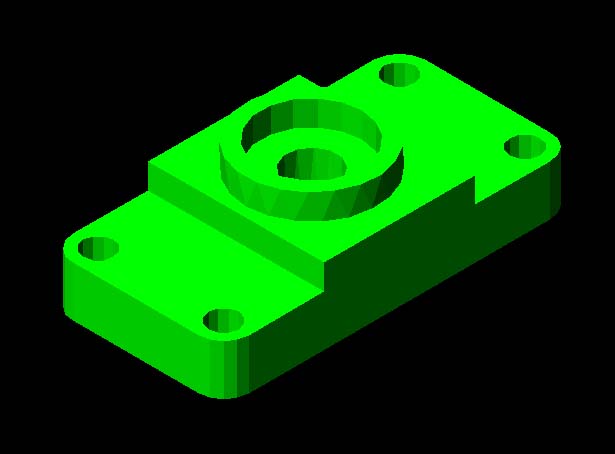

figura 51 - Perspectiva da peça

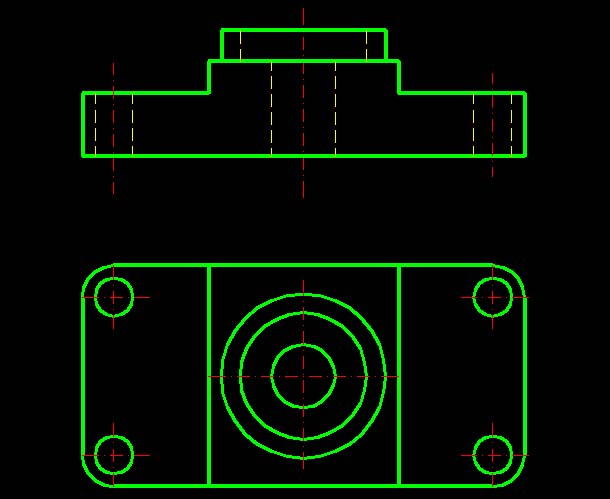

figura 51 - Vista frontal e vista superior
A análise das vistas pode não ser suficiente para que possamos compreender todos os detalhes internos da peça.
Para que possamos ter uma melhor compreensão dos detalhes internos das peças, devemos fazer uso do corte.
O corte é uma representação bidimensional do seccionamento imaginário de uma peça. Quando cortamos a peça ao meio, eliminando-se a metade frontal, chamos de corte total.

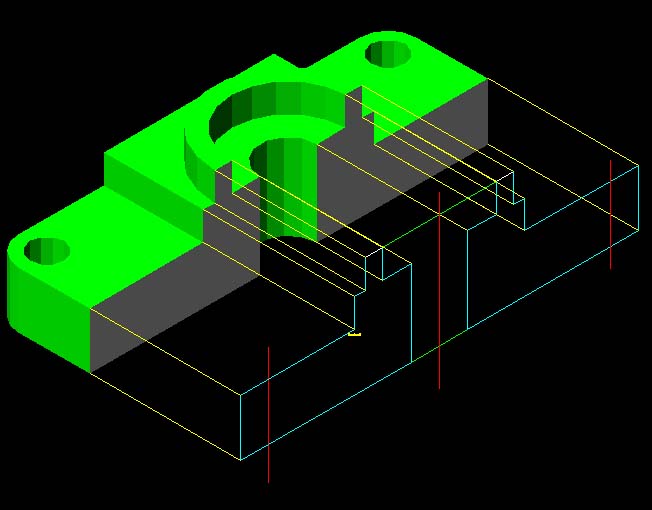

figura 52 - Perspectiva - corte total
figura 53 - projeção do corte total

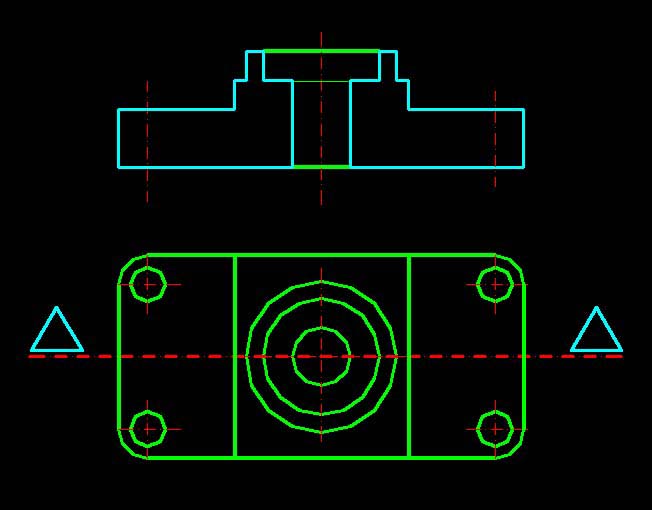

figura 54 - Corte total - representação do corte e da indicação em vista superior
Para criar o corte:
1. Copie a vista frontal
2. Crie três layers:
Nome | Cor | Tipo de linha | espessura de linha |
corte | cyan | contínua | 0,30 mm |
hachura | amarelo | continua | 0,15 mm |
Linha de corte | vermelho | dash-dot | 0,30 mm |
3. Edite a cópia de forma que obtenha todo o contorno da peça cortada no layer corte.
4. Crie a linha de corte na vista superior, utilizando o layer linha de corte.
