AULA 6

Exercício

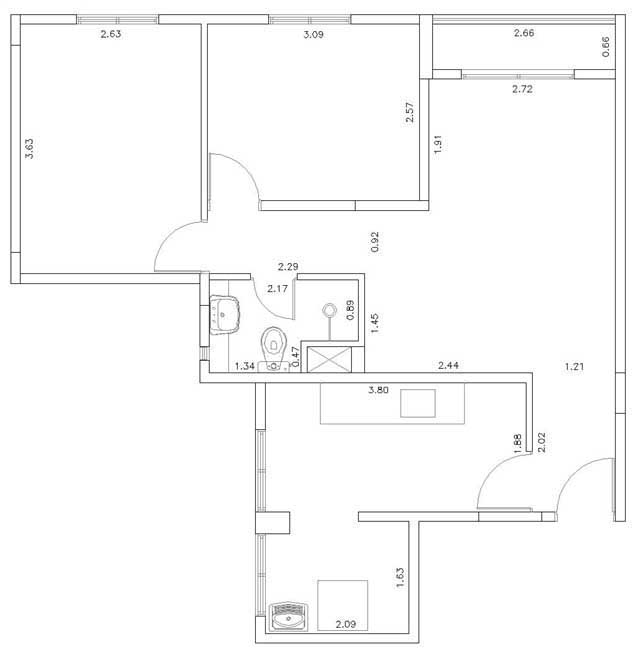

A partir da planta do apartamento abaixo:

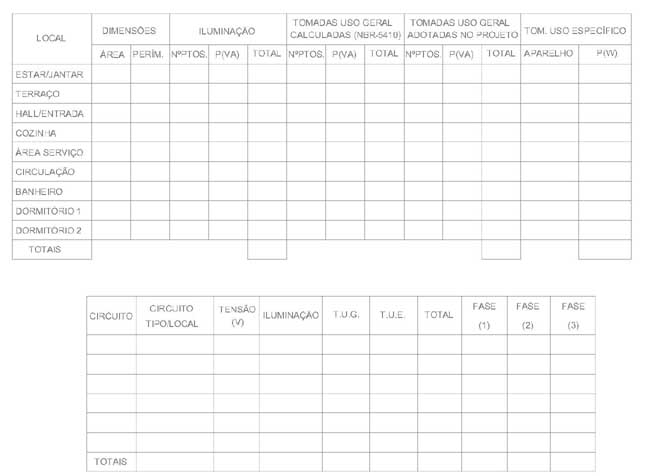

1. Fazer a previsão de cargas.

2. Calcular a potência do alimentador

3. Fazer a locação dos pontos em planta (pontos de luz, força e QDLF)

4. Dividir o projeto em circuitos terminais e equilibrar as potências das fases (considerar bifásico)

Obs:

A. Os equipamentos de uso específico ficam a critério do aluno.

B. Você pode adotar um número maior de tomadas de uso geral (T.U.G.) se achar necessário. Porém , complete as duas colunas: quantidade calculada e quantidade adotada.
