Representação do Corte

Para evidenciar as áreas de corte, indicando as áreas maciças de um corte, fazemos uso de hachuras.

As hachuras são linhas finas, equidistantes e traçadas em um ângulo de 45o em relação aos contornos ou aos eixos de simetrias das peças.

Existem normas que regulamentam o uso das hachuras para indicar o tipo do material da peça. A Figura 55 mostra alguns exemplos de hachuras utilizadas para representar o tipo de material utilizado na construção da peça:

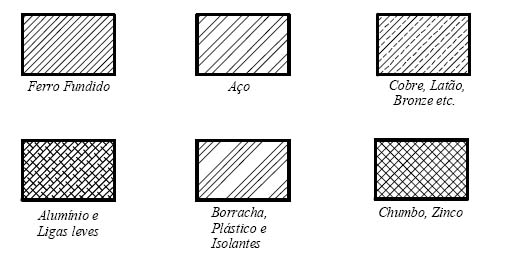

figura 55 - Exemplos de hachuras

Suponde-se que a nossa peça é de ferro fundido, podemos utilizar linhas finas paralelas, equidistantes em um ângulo de 45.

Para desenhar as hachuras, vamos utilizar um comando de desenho chamado HATCH.

Podemos acionar o comando usando a opção do menu de comando DRAW - HATCH ou o botão da barra de ferramentas draw - hatch:

O comando HATCH possui basicamente dois tipos padrão de hachura:

I. User defined - Definida pelo usuário: linhas paralelas simples ou duplas, onde se tem total controle sobre o espaçamento e o ângulo de inclinação das linhas

II. Pre-defined - Pré-definidas, onde temos uma vasta opção de tipos diferentes de hachuras. Nessa opção só temos controle sobre a escala (fator de redução ou ampliação) da hachura.

A princípio, vamos utilizar a opçao user defined:

A. Ângulo de 45o

B. Distância entre as linhas paralelas: 2 mm

C. Simples (não é dupla)

Configurado o tipo de hachura e todos os valores, a forma mais fácil de se fazer a hachura é clicar no botão pick points e clicar dentro da área desenhada no corte. O sistema irá achar todos os limites e permitir o desenho automático das hachuras.

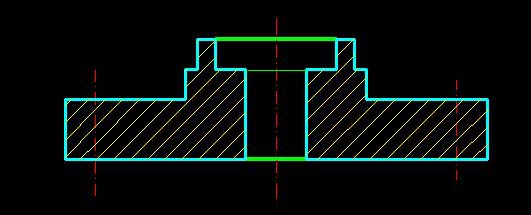

figura 56 - Corte total

Meio-corte

Quando a peça é simétrica, podemos fazer uso do meio corte:

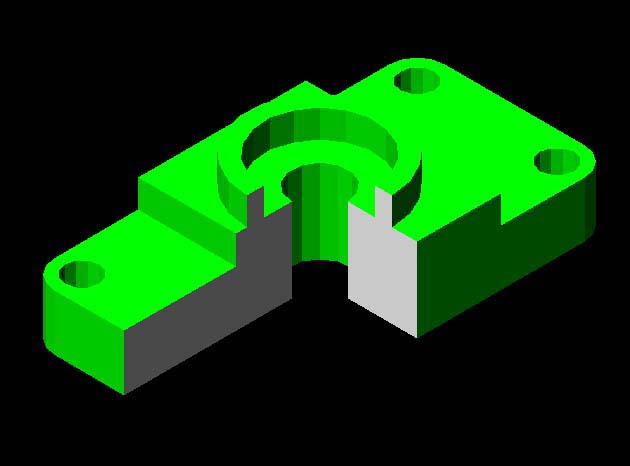

figura 57 - Perspectiva - Meio corte

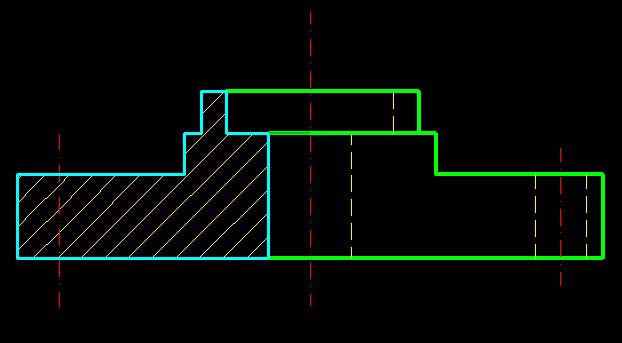

figura 58 - Meio corte

Corte em desvio ou corte composto

Quando o plano de corte muda de direção, o corte é chamado de Corte em Desvio ou Corte
Composto. A linha de corte pode mudar de direção para atingir detalhes internos não alinhados.

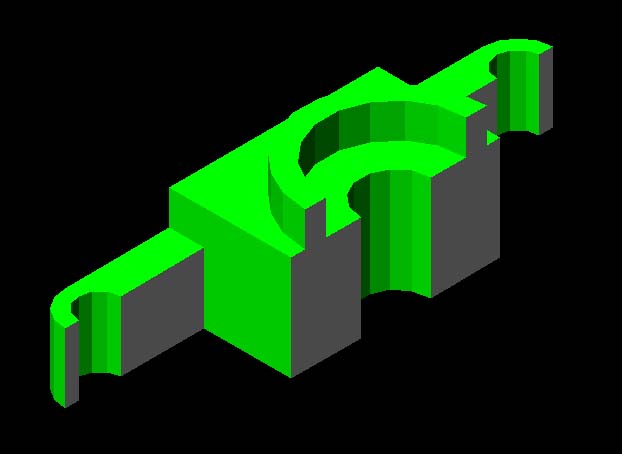

figura 59 - Perspectivo do Corte em desvio ou corte composto

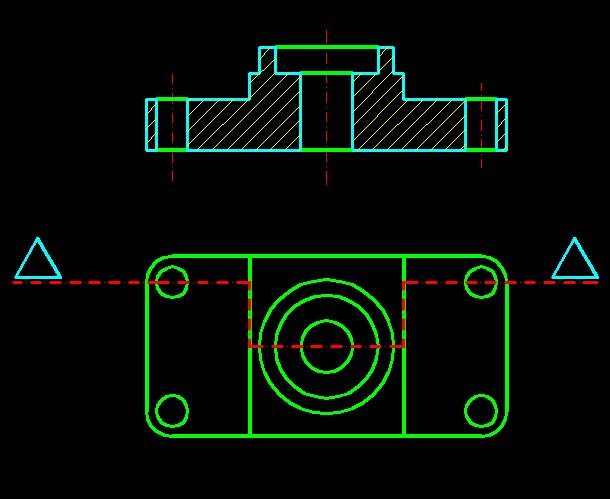

figura 60 - Corte composto
